1、冷補(bǔ)瀝青混合料的成型原理——鄭州冷補(bǔ)瀝青混合料
瀝青冷補(bǔ)材料的強(qiáng)度形成過程和熱瀝青混合料的強(qiáng)度形成過程有所不同，熱瀝青混合料用的瀝青是熱塑性的，而冷補(bǔ)瀝青混合料的瀝青是經(jīng)過改性的，己經(jīng)不是完全的熱塑性。冷補(bǔ)混合料的強(qiáng)度形成有一個(gè)緩慢的過程，在攤鋪，碾壓時(shí)具可塑性、流動(dòng)性，能被擠壓至坑槽中不規(guī)則的地方。在行車和空氣的作用下使一部分溶劑揮發(fā)，瀝青逐步變稠，冷補(bǔ)混合料顆粒之間的分布更加緊密，空隙率減少，礦料相互的黏結(jié)更牢固?；旌狭系拿芏仍龃?，對(duì)路面軟的感覺會(huì)逐漸消失，這一過程需要7-10天時(shí)間。此后強(qiáng)度還會(huì)逐步增加，經(jīng)過三個(gè)月左右的時(shí)間，其變形和強(qiáng)度會(huì)逐步穩(wěn)定，達(dá)到或超過熱瀝青混合料冷卻后的性能。冷補(bǔ)混合料的強(qiáng)度由兩部分構(gòu)成：一是由于改性瀝青自身的黏結(jié)性和黏附性及與礦料相互作用而形成的混合料的內(nèi)聚力和黏附力所構(gòu)成的。它們使得礦料顆粒料間不易分離，形成整體，也使混合料與原表面要有較高的粘著力而不易剝離、推移。二是混合料經(jīng)碾壓后由于礦料顆粒間的嵌擠鎖結(jié)作用而形成的混合料的內(nèi)摩擦阻力。冷補(bǔ)料這兩部分力就構(gòu)成其初期強(qiáng)度，并足以抵抗車輛荷載的作用。

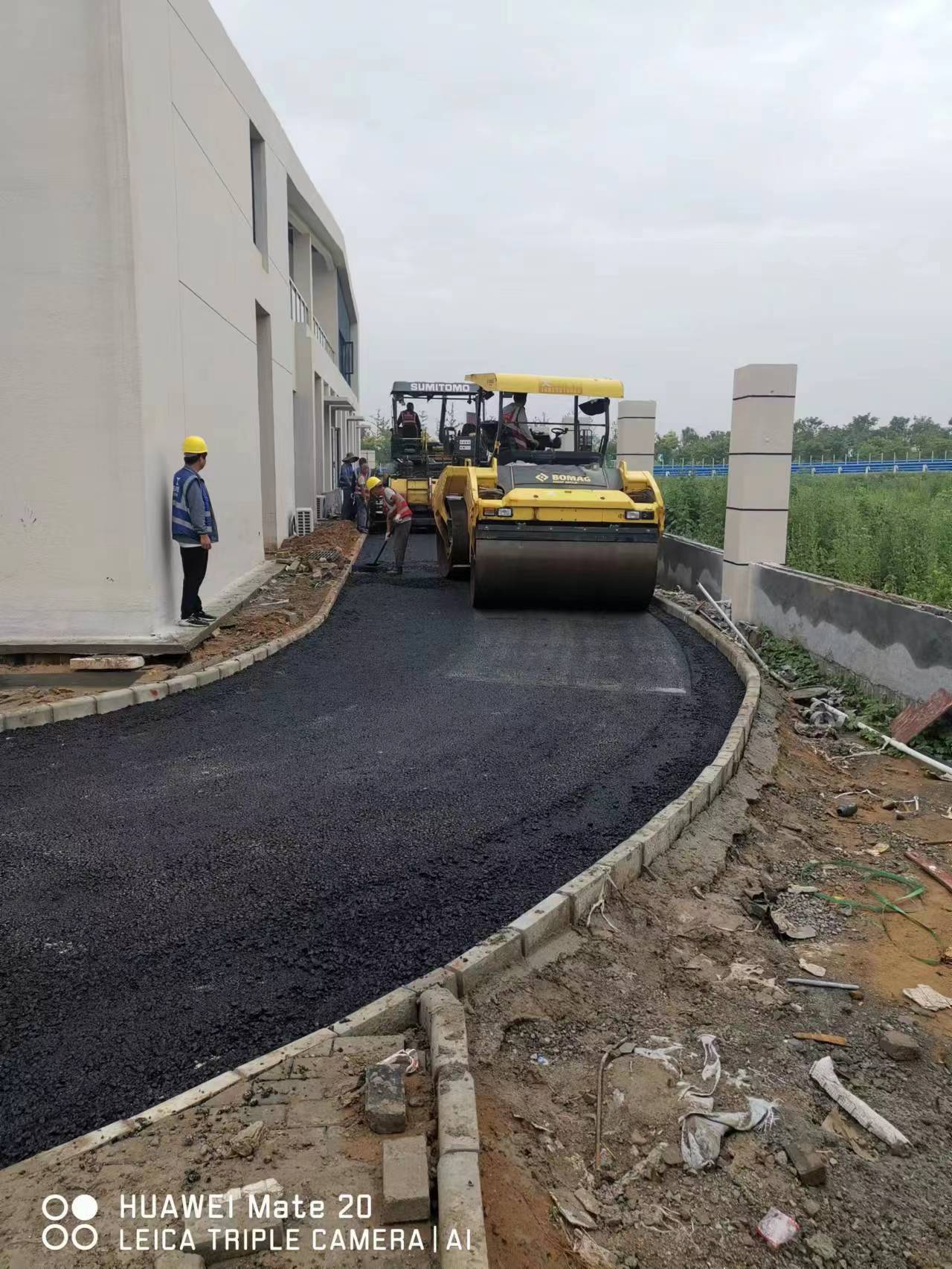

鄭州瀝青路面碾壓

2、冷補(bǔ)瀝青混合料使用——鄭州冷補(bǔ)瀝青混合料
坑槽清理。將待修補(bǔ)的坑槽內(nèi)及四周的碎石、廢渣清理干凈，坑槽內(nèi)不得存有泥漿，冰塊等雜物。市政道路工程的修補(bǔ)，被修補(bǔ)的坑槽應(yīng)整齊的切邊，廢渣的清除要見到固體堅(jiān)固面為止。
填滿坑槽。把足夠的瀝青冷補(bǔ)材料填進(jìn)坑槽內(nèi)，直到填料高出地面l.5cm左右。市政道路修補(bǔ)，其冷補(bǔ)材料的投入量可增加10%或20%左右，填滿后坑槽中央處應(yīng)稍高于四周路面并呈弧形，若路面坑槽深度大于5cm時(shí)，應(yīng)分層填補(bǔ)，逐層壓實(shí)，每層3-5cm。
壓實(shí)鋪設(shè)均勻后，根據(jù)實(shí)地環(huán)境，修補(bǔ)面積的大小和深度，選擇適當(dāng)?shù)膲簩?shí)工具和方法進(jìn)行壓實(shí)。如人工用鏟背壓實(shí)、人力夯、振動(dòng)平板夯壓實(shí)、壓路機(jī)壓實(shí)等。清掃壓實(shí)完成后可在表面均勻撒上一層石粉或細(xì)沙，并用清掃工具來回清掃，以便細(xì)沙填滿表面空隙。驗(yàn)收修補(bǔ)完的坑槽表面應(yīng)光潔、平整、無輪跡，坑槽四周邊角一定要壓實(shí)，無松散現(xiàn)象。普通道路修補(bǔ)壓實(shí)度要達(dá)到93%以上，高速路修補(bǔ)壓實(shí)度要達(dá)到95%以上。

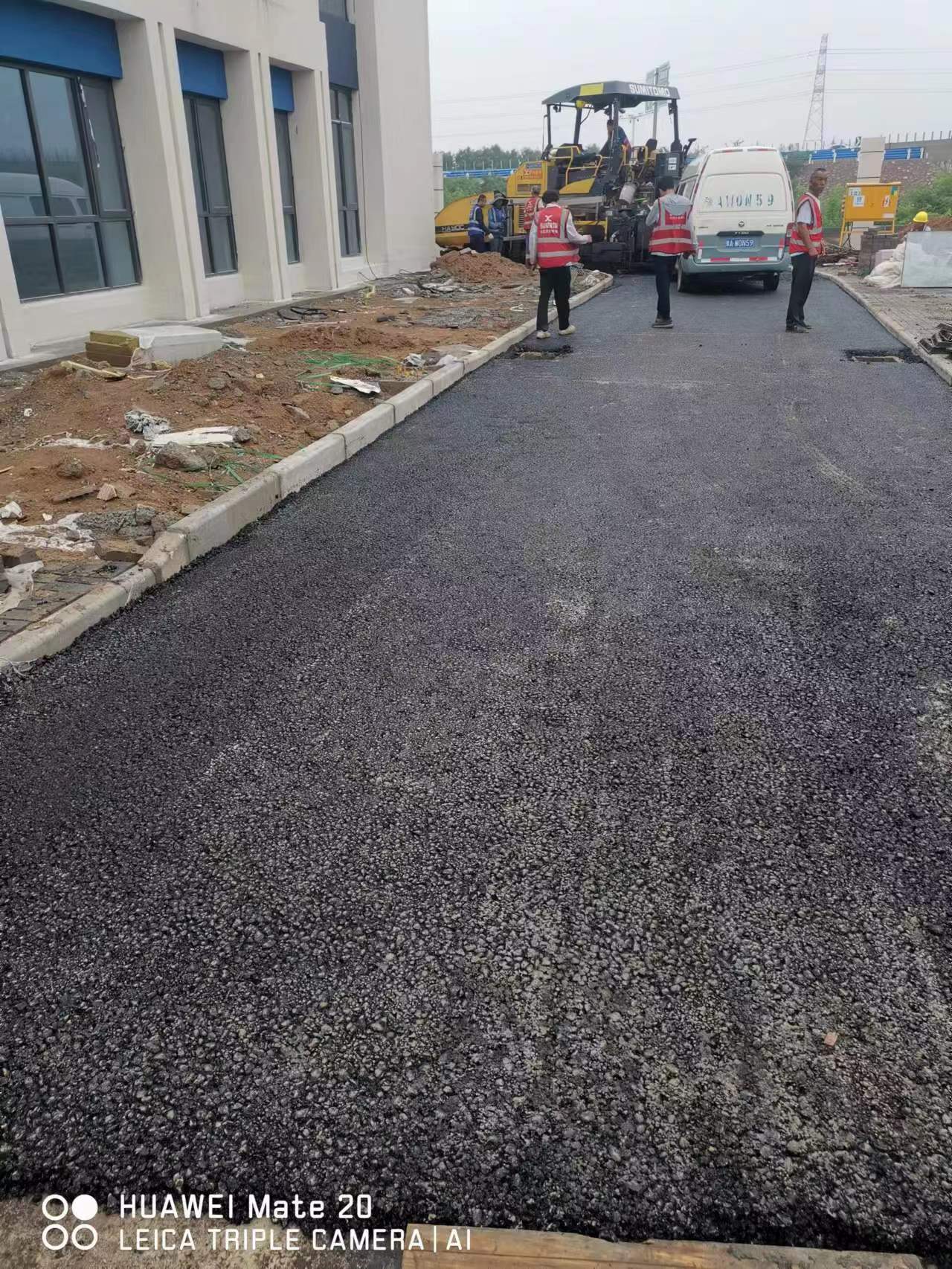

鄭州瀝青路面攤鋪
